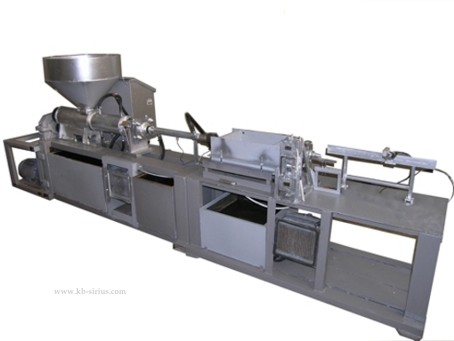

Устройства на основе пресса-экструдера для изготовления свечей серии е-0хх.

Назначение:

Основной частью устройств является пресс-экструдер. Устройства предназначены для изготовления цилиндрических свечей из крошки (гранулята) свечной массы (восковые, парафиновые, стеариновые композиции) методом экструзии.

Модификации экструдеров:

- е-016 производительность 16 килограмм свечной массы в час.

- е-028 производительность 28 килограмм свечной массы в час.

- е-040 производительность 40 килограмм свечной массы в час.

- е-060 производительность 60 килограмм свечной массы в час.

- е-080 производительность 80 килограмм свечной массы в час.

Устройства для изготовления свечей включают:

·        узел загрузки (бункер);

·        узел формирования непрерывного стержня (экструдер);

·        головка для установки фильер;

·        фильера для формирования геометрии и ввода фитиля;

·        узел охлаждения свечи;

·        узел протяжки свечей;

·        узел обрезки свечей;

·        узел подрезки верхнего конуса свечи (для свечей диаметром более 8 мм.) либо оплавитель фитиля (для свечей диаметром менее 8 мм.) .

Узел загрузки (бункер) рассчитан на загрузку 20 кг гранулированной свечной смеси. Гранулятор свечной массы в комплект поставки не входит, но может быть изготовлен по отдельному заказу .

Узел формирования непрерывного свечного стержня производит пластификацию гранулята и формирует непрерывный свечной стержень.

Головка служит для подачи пластифицированной свечной массы в фильеру (одна фильера для свечей диаметром более 10 мм.) либо к фильерам ( 4 фильеры для свечей диаметром менее 10 мм.).

Фильера/фильеры служит для введения в свечной стержень фитиля, а также для придания стержню необходимой формы геометрического сечения (в зависимости от формы выходного сечения).  Фильера является быстросъемным узлом и позволяет регулировать диаметр свечи от 4 до 30 мм.

Узел охлаждения свечи служит для понижения температуры свечи до температуры окружающей среды.

Узел протяжки свечей предназначен для синхронизации скорости подачи свечи в зону обрезки со скоростью выхода свечи из фильеры.

Узел обрезки свечей служит для отрезания свечи в размер задаваемый оператором станка (регулируется в диапазоне 100-600 мм.).

Узел подрезки конуса предназначен для подрезки верхней части свечи в виде конуса(либо придания другой симметричной формы).

Оплавитель фитиля предназначен для оплавления смеси на концах тонких свечей.

Принцип работы:

В питающий бункер засыпается готовая гранулированная свечная масса. Свечная масса готовится и гранулируется отдельно, либо берется готовый гранулят. В узле формирования свечного стержня происходит пластификация смеси без плавления материала, в результате чего в фильеру поступает свечная масса в пластичном состоянии. Через головку смесь поступает в фильеру. В фильере происходит введение и центрирование свечного фитиля. На выходе из охлаждаемой фильеры свечной стержень(уже с фитилем) получает необходимое поперечное сечение(в зависимости от формы заложенной в фильеру). В зоне охлаждения свеча остывает до температуры окружающей среды и подается с помощью протяжки на отрезку (готовой свечи от свечного стержня). Затем в зависимости от диаметра свечи делается либо подрезка либо оплавление верхней части свечи. Полученная свеча готова к упаковке.

Дополнительные возможности(не заложенные в базовой комплектации):

·         замена фильер позволяет изготавливать свечи со сложным поперечным сечением (овал, квадрат, звезда), а также винтовых цилиндрических свечей.

Дополнительное оборудование (не заложенное в базовой комплектации):

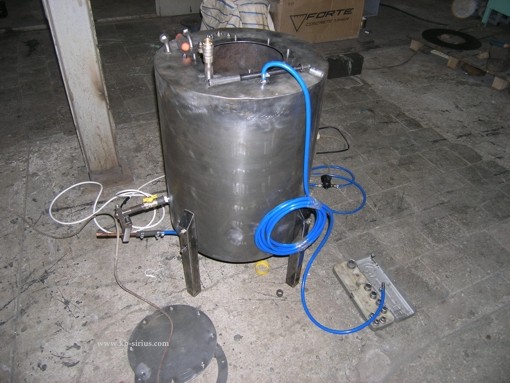

·         Гранулятор свечной массы.

Базовая комплектация:

·      узел загрузки (бункер);

·      узел формирования непрерывного стержня (экструдер);

·      одна головка  с фильерой;

·      комплект фильер;

·      узел обрезки свечей;

·      узел подрезки конуса либо оплавитель (в зависимости от того свечи какого диаметра изготавливаются).

** - в самом начале работы - ручная.

Примечания:

 - при изготовлении свечей диаметром менее 6 мм возможно уменьшение производительности на 20%;

-    при использовании в качестве исходного сырья вместо гранул небольших кусков свечной массы (размером не более 1 см.) производительность может уменьшаться на 50% от заявленной;

-     производительность устройства практически не зависит от рецептуры свечной массы (воск, парафин, парафин церезин и т.д.)

-     изменения конструктивных элементов не влияющие на качество готовой продукции вносятся производителем без согласования с заказчиком.
